1999г.в.,
в работе был очень мало, 27000 палочек в час, 200 000
палочек в 8 часовую смену.

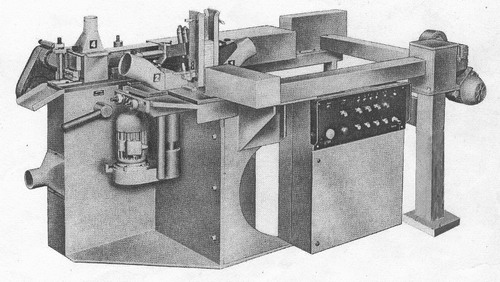

Станок
предназначен для промышленного производства палочек для мороженного.
Работает по принципу распиливания с уточненностью, которая удовлетворяет
требованиям автоматов для промышленного изготовления мороженного.

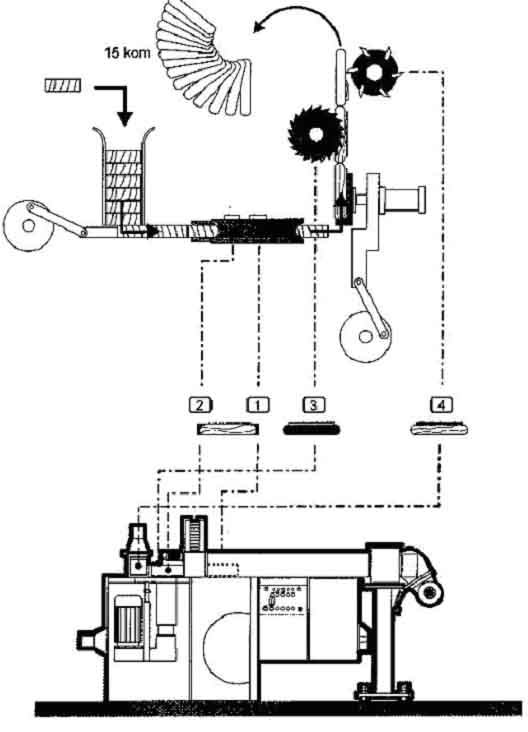

Предварительно обработанные заготовки вручную укладываются в
шаржер станка. Станок заготовки автоматически толкает и транспортирует
между вертикальными фрезерами, которые обрабатывают оба конца
заготовки.
Следует дальнейшая транспортировка до системы дисковых пил и
рейсмусового шпинделя, где палочки окончательно обрабатываются.
Подача выполняется кулисами тактовым способом.
Станок оснащён 5-ю электродвигателями, из них два предназначенны
для привода вертикальных фрезеров, один для привода системы
дисковых пил и один для привода рейсмусового шпинделя. Привод
кулис выполняется посредством червячного привода с специальным
электродвигателем оснащенным двойным ременным шкивом для выбора
2-х скоростей подачи.
Обработка
торцов
Число оборотов обеих фрезеров ......................6300 об/мин,
Мощность эл. двигателя ...................................2.2
кВт
Ремень зкстремультус .......................................40x800
LT 14 Е
Размер фрезеров ................................................D
120/30 х 16
Система
дисковых пил
Число оборотов дисковых пил .......................11.200 об/мин.
Мощность эл. двигателя ..................................7,5
кВт
Ремень экстремультус...................................... 60x865
LT 14 Е
Размер дисковых пил .......................................D
125/30 X 2,0
Рейсмусовый
шпиндель
Число оборотов фрезера ..................................9,190
об/мин
Мощность эл. двигателя ..................................2.2
кВт
Ремень зкстремультус ......................................40x800
LT 14 Е
Размер фрезера ..................................................D
80/30 х 80
Привод
кулис
Червячный привод ..........................................GMPO
2,2 В 5, 1-17
Эл. двигатель ...................................................1,1
кВт. 1380 об/мни
Клиновый ремень ...........................................13x850
(Балкан)
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
ГАБАРИТЫ СТАНКА
ДЛИНА.....................................................................................2330мм
ШИРИНА.................................................................................1760
мм
ВЫСОТА..................................................................................1300
мм
ВЕС...........................................................................................1700кг
РАЗМЕРЫ
ЗАГОТОВОК и ПАЛОЧЕК ДЛЯ МОРОЖЕНОГО
ДЛИНА...................................................................100
мм ±0,3
ШИРИНА................................................................62
мм ±0,3
ВЫСОТА................................................................11,5
мм ±0,3
ДЛИНА х ШИРИНА х ТОЛЩИНА.......................94 x 9,5 x 2мм
ПРИВОДНЫЕ
ЭЛЕКТРОДВИГАТЕЛИ
ЛЕВЫЙ ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ.........................2,2кВт
ПРАВЫЙ ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ......................2,2 кВт
ПИЛЫ..................................................................................7,5
кВт
РЕЙСМУСОВЫЙ ШПИНДЕЛЬ........................................2,2
кВт
ПРИВОД КУЛИС (ПОДАЧА)...........................................1,1
кВт
РЕЖУЩИЙ
ИНСТРУМЕНТ ЧИСЛО ОБОРОТОВ
ФРЕЗЕРИ - ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ............5500 об/мин
ШПИНДЕЛЬ ПИЛЫ....................................................15000
об/мин
РЕЙСМУСОВЫЙ ШПИНДЕЛЬ.................................6000 об/мин
ОБЩЕЕ
ОПИСАНИЕ
КОЛИЧЕСТВО ЗАГОТОВОК........................................30
шт/мин
КОЛИЧЕСТВО ПАЛОЧЕК............................................450
шт/мин
ВЫТЯЖНЫЕ ПАТРУБКИ..............................................4
х D80 мм
СКОРОСТЬ ВЫТЯЖНОГО ВОЗДУХА........................35 м/сек
ПОДКЛЮЧАЕМАЯ МОЩНОСТЬ................................15,2 кВт
ВЕС...................................................................................1700кг
Подробную
информацию вышлю по запросу. Цена
в Минске 12 500 у.е.
|
